2019-07-08

Przenośniki taśmowe zamiast ślimakowego

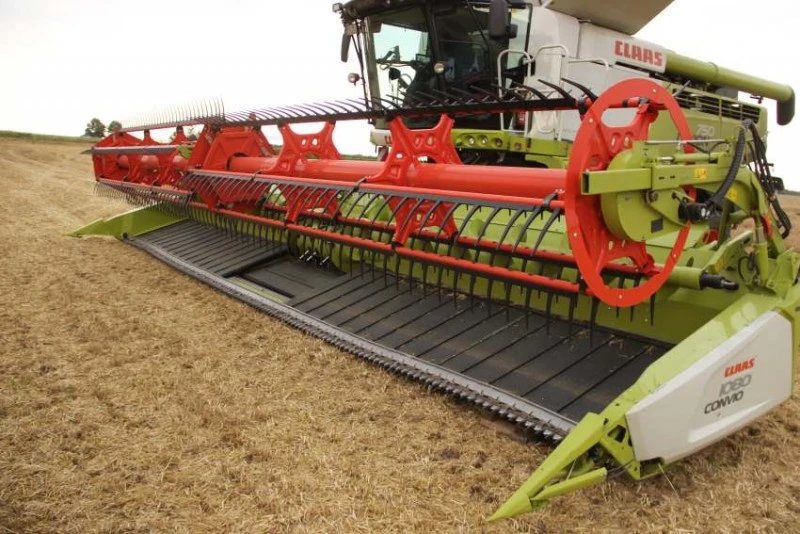

Innowacyjnym rozwiązaniem w zakresie konstrukcji kombajnów zbożowych są opracowane przez firmę Claas zespoły żniwne Convio i Convio Flex z przenośnikami taśmowymi, które zapewniają ciągły i równomierny przepływ zbieranej masy. Nowe hedery, przeznaczone do kombajnów Lexion, są dostępne w trzech szerokościach roboczych: 10,8; 12,3 i 13,8 m.

W hederach Convio i Convio Flex tradycyjny przenośnik ślimakowy zastąpiono taśmami, które kierują ścięte rośliny u środkowej części zespołu żniwnego. Boczne przenośnki taśmowe są wyposażone w listwy wspomagające podawanie masy, a prędkość ich przesuwu jest automatycznie dostosowana do prędkości jazdy kombajnu. Zbierany materiał jest z nich przekazywany na centralny przenośnik taśmowy, z którego trafia na napędzany mechanicznie centralny bęben, a następnie na przenośnik pochyły kombajnu. Taśmowy zespół żniwny może podać kilkakrotnie więcej materiału w niż tradycyjny heder z przenośnikiem ślimakowym. Dodatkową zaletą nowego zespołu jest to, że przy przesuwaniu zebranego materiału pasami kłosy są skierowane przodem do przenośnika pochyłego, co przyspiesza uwalnianie ziaren w zespole młócącym. Zespoły żniwne z przenośnikami taśmowymi są szczególnie przydatne przy zbiorze roślin nisko plonujących oraz w ciężkich warunkach pracy (wyległe zboże, samosiewy) oraz wszędzie tam, gdzie wymagane jest niskie cięcie. Convio Flex z elastyczną listwą nożową nadaje się do uniwersalnego zastosowania we wszystkich uprawach omłotowych, takich jak zboża, rzepak, soja, groch, trawa i wiele innych, natomiast Convio ze sztywną listwą nożową jest szczególnie przydatny do klasycznych zastosowań, jakimi są zbiór zbóż i rzepaku.

Idealny do pracy w rzepaku

Wyposażony w nieruchomą listwę tnącą i stół zespołu żniwnego model Convio doskonale nadaje się do zbioru rzepaku.  Do montowanego fabrycznie opcjonalnego wyposażenia do zbioru tej rośliny należą ślimaki transportowe po prawej i lewej stronie o średnicy 425 mm instalowane w górnym obszarze tylnej ściany przyrządu żniwnego oraz kosy boczne, które można montować i demontować bez użycia narzędzi. Aby minimalizować straty, obszar przejściowy od części środkowej do dołu jest uszczelniony gumowymi uszczelnieniami. Podwyższenie tylnej ściany przyrządu żniwnego Convio zapobiega stratom spowodowanym przez odpryskiwanie, dzięki czemu jest on jednym z niewielu dostępnych na rynku hederów, które umożliwiają bezstratne zbiory rzepaku.

Convio Flex – najwyższy poziom elastyczności

W hederze Convio Flex listwa tnąca oraz stół zespołu żniwnego, podobnie jak taśmy boczne, są elementami ruchomymi, co sprawia, że zespół żniwny ma możliwość idealnego kopiowania podłoża. Zapewnia to najniższe możliwe cięcie na całej szerokości roboczej. Dzięki temu nisko rosnące rośliny o ziarnach położonych blisko ziemi, jak na przykład soja, mogą być zbierane tuż przy podłożu, co do minimum ogranicza straty ziarna. Przy  wykorzystaniu hedera Convio Flex do zbioru zbóż stojących można posługiwać się nim konwencjonalnie z nieruchomym ostrzem i stołem przyrządu żniwnego, natomiast w przypadku wyległego zboża jednym przyciskiem można włączyć dopasowanie do podłoża i umożliwić bezstratne zbiory nawet przy dużej szerokości roboczej.

Zintegrowane wspomaganie operatora

Dzięki różnorodnym, w pełni zintegrowanym w terminalu Cebis funkcjom automatycznym zespoły żniwne Convio i Convio Flex zapewniają operatorowi najwyższy komfort pracy. Funkcja Automatic Belt Speed automatycznie dopasowuje prędkość taśmy do prędkości jazdy kombajnu. Komunikaty ostrzegające o poślizgu i zatrzymaniu taśm umożliwiają operatorowi odpowiednio wczesną interwencję i zapobiegają sytuacjom krytycznym, także przy dużym zapyleniu lub w nocy. Funkcja rewersji taśm pracuje w dwóch trybach. Za pomocą przycisku na drążku jezdnym można podczas pracy włączyć rewersję taśmy środkowej i bocznej. Pozwala to w łatwy sposób usunąć niewielkie zatory. Przełącznik kołyskowy w podłokietniku uruchamia rewersję nagarniacza, taśmy środkowej i kanału wciągającego.

Cztery tryby dla najlepszego cięcia

Automatyczne ustawianie wysokości przyrządu żniwnego Auto Contour w hederze Convio Flex zapewnia cztery różne tryby pracy:

– w trybie przeznaczonym do pracy w zbożu stół przyrządu żniwnego i listwa tnąca są nieruchome;

– w miejscach z wyległym zbożem operator może za pomocą przycisku przełączyć podczas jazdy na tryb elastyczny;

– w trybie elastycznym listwa tnąca na płozach ślizgowych podąża za kształtem podłoża, dzięki elastycznemu zakresowi pracy wynoszącemu 225 mm – 90 mm w górę i 135 mm w dół – zespół żniwny dopasowuje się do niemal wszystkich warunków podłoża;

– w trybie Auto Contour Flex przyrząd żniwny stale określa na podstawie danych z czujników najlepszą pozycję do optymalnego przepływu materiału i dopasowania do podłoża oraz najniższą wysokość cięcia, co umożliwia zredukowanie do minimum strat na przyrządzie.

Innowacyjny nagarniacz

Zaprojektowany na nowo nagarniacz z innowacyjnie ukształtowanym, regulowanym torem krzywkowym zapewnia optymalny przepływ materiału w każdych warunkach. Koncepcja Flip-Over skutecznie zapobiega owijaniu się materiału na nagarniaczu. W trudnych warunkach, na przykład w wyległym łanie, nagarniacz unosi roślinę przed cięciem, co znacznie ogranicza straty ziarna. Napędzany hydraulicznie nagarniacz jest wyposażony w palce wykonane z tworzywa sztucznego. Automatyczna regulacja siły zapobiega zagłębieniu się zębów nagarniacza w podłoże. Ten system wspomagania zawsze optymalnie wspiera operatora podczas regulacji nagarniacza i zapewnia równomierny przepływ materiału.

Jan Przyrowski
